Runde Schaugläser nach DIN 7080

Runde Schaugläser liefern wir Standard in gehärtetes Borosilikatglas nach DIN 7080-Standard. Das gehärtetes Sicherheitsglas hält hohen Drücken und hohen Temperaturen bis zu 280°C , 300°C mit Glimmer und nichtaggressive Medien bis zu 430°C.

Verfügbare Größen

Nachfolgend finden Sie eine Übersicht über alle Maxos-Schaugläser mit einem Durchmesser zwischen Ø 30 mm und Ø 265 mm und Dicken von 7 mm bis 30 mm.

Andere Größen und Materialien (wie Quarzglas und Metallverschmolzene Schaugläser) sind auf Anfrage erhältlich, z.B. für höhere Druck, Temperatur oder optische Anforderungen an Messungen (Lichttransmissionsspektrum, etc.). Siehe Seite Technisches Glas.

Maxos Schaugläser Größen

Maxos Schaugläser
Sichtöffnung
Druck
Ø 24 x 10 mm*
Ø 14 mm
150 bar
Ø 30 x 12 mm*
Ø 16,6 mm
150 bar
Ø 30 x 15 mm*
Ø 16,6 mm
200 bar
Ø 31,6 x 12,75 mm*
Ø 20 mm
150 bar
Ø 33 x 14 mm*
Ø 20 mm
150 bar
Ø 34 x 17 mm*
Ø 24 mm
200 bar
Ø 35 x 7 mm*
Ø 25 mm
25 bar
Ø 40 x 10 mm*
Ø 30 mm
40 bar
Ø 40 x 12 mm*
Ø 30 mm
50 bar
Ø 44 x 10 mm*
Ø 32 mm
40 bar
Ø 44 x 12 mm*
Ø 32 mm
50 bar
Ø 45 x 10 mm
Ø 32 mm
40 bar
Ø 45 x 12 mm
Ø 32 mm
50 bar
Ø 50 x 10 mm
Ø 35 mm
25 bar
Ø 50 x 12 mm
Ø 35 mm
40 bar
Ø 55 x 6,5 mm*
Ø 40 mm
6 bar
Ø 55 x 10 mm*
Ø 40 mm
25 bar
Ø 60 x 10 mm
Ø 45 mm
16 bar
Ø 60 x 12 mm
Ø 45 mm
25 bar
Ø 60 x 15 mm
Ø 45 mm
40 bar
Ø 60 x 20 mm*
Ø 45 mm
95 bar
Ø 63 x 8 mm*
Ø 48 mm
8 bar
Ø 63 x 10 mm
Ø 48 mm
16 bar
Ø 63 x 12 mm
Ø 48 mm
25 bar
Ø 63 x 15 mm
Ø 48 mm
40 bar
Ø 65 x 10 mm*
Ø 50 mm
12 bar
Ø 65 x 15 mm*
Ø 50 mm
40 bar
Ø 70 x 12 mm*
Ø 55 mm
16 bar
Ø 70 x 15 mm*
Ø 55 mm
25 bar
Ø 75 x 12 mm*
Ø 60 mm
16 bar
Ø 80 x 10 mm*
Ø 65 mm
10 bar
Ø 80 x 12 mm
Ø 65 mm
16 bar
Ø 80 x 15 mm
Ø 65 mm
25 bar
Ø 80 x 20 mm
Ø 65 mm
40 bar
Ø 86 x 12 mm*
Ø 71 mm
10 bar
Ø 90 x 10 mm*
Ø 70 mm
8 bar
Ø 92 x 10 mm*
Ø 72 mm
8 bar
Ø 94 x 12 mm*
Ø 79 mm
10 bar
Ø 95 x 10 mm*
Ø 75 mm
6 bar
Ø 95 x 15 mm*
Ø 75 mm
16 bar
Ø 100 x 10 mm*
Ø 80 mm
7 bar
Ø 100 x 12 mm*
Ø 80 mm
10 bar
Ø 100 x 15 mm
Ø 80 mm
16 bar
Ø 100 x 20 mm
Ø 80 mm
25 bar
Ø 100 x 25 mm
Ø 80 mm
40 bar
Ø 105 x 15 mm*
Ø 80 mm
16 bar
Ø 110 x 12,5 mm*
Ø 85 mm
10 bar
Ø 110 x 20 mm*
Ø 90 mm
25 bar
Ø 113 x 15 mm*
Ø 88 mm
10 bar
Ø 115 x 15 mm*
Ø 90 mm
10 bar
Ø 120 x 10 mm*
Ø 100 mm
4 bar
Ø 120 x 15 mm*
Ø 100 mm
10 bar
Ø 120 x 18 mm*
Ø 100 mm
16 bar
Ø 125 x 15 mm
Ø 100 mm
10 bar
Ø 125 x 20 mm
Ø 100 mm
16 bar
Ø 125 x 25 mm
Ø 100 mm
25 bar
Ø 125 x 30 mm*
Ø 100 mm
40 bar
Ø 130 x 15 mm*
Ø 105 mm
10 bar
Ø 135 x 15 mm*
Ø 110 mm
8 bar
Ø 135 x 25 mm
Ø 110 mm
25 bar
Ø 140 x 15 mm*
Ø 115 mm
8 bar
Ø 150 x 10 mm*
Ø 125 mm
2 bar
Ø 150 x 15 mm*
Ø 125 mm
8 bar
Ø 150 x 20 mm
Ø 125 mm
10 bar
Ø 150 x 25 mm
Ø 125 mm
16 bar
Ø 150 x 30 mm
Ø 125 mm
25 bar
Ø 160 x 20 mm*
Ø 135 mm
12 bar
Ø 170 x 15 mm*
Ø 145 mm
5 bar
Ø 170 x 20 mm*
Ø 145 mm
8 bar
Ø 175 x 20 mm
Ø 150 mm
10 bar
Ø 175 x 25 mm
Ø 150 mm
16 bar
Ø 175 x 30 mm
Ø 150 mm
25 bar
Ø 200 x 20 mm
Ø 175 mm
8 bar
Ø 200 x 25 mm
Ø 175 mm
10 bar
Ø 200 x 30 mm
Ø 175 mm
16 bar
Ø 210 x 25 mm*
Ø 185 mm
10 bar
Ø 250 x 20 mm*
Ø 225 mm
4 bar
Ø 250 x 25 mm
Ø 225 mm
8 bar
Ø 250 x 30 mm
Ø 225 mm
10 bar
Ø 265 x 30 mm
Ø 240 mm
8 bar

Die DIN 7080 beschreibt die Glasqualität und die Abmessungen der runden Schaugläser. Die mit * gekennzeichneten Schaugläsers sind keine DIN 7080-Größen, werden aber nach DIN 7080 gefertigt und erfüllen somit die gleichen hohen Qualitätsstandards.

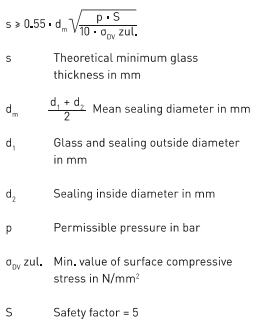

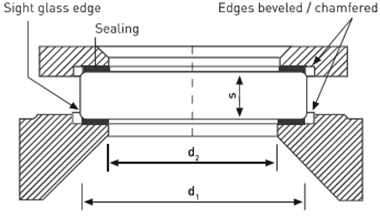

Glas berechnen

Maßtoleranzen DIN 7080

Durchmesser:bis Ø 125 mm
über Ø 125 bis Ø 200 mm
über Ø 200 mm		± 0,5 mm
± 0,8 mm
± 1,0 mm
Dikte:bis 20 mm
über 20 mm		+ 0,5 / – 0,25 mm
+ 0,8 / – 0,40 mm

Technische Eigenschaften:

Temperaturwechselbeständigkeit:∆T 265 K
Max. Einsatztemperatur:280°C *
Max. Temperatur mit Glimmer geschützt:300°C
Max. Temperatur mit Sattdampf: 243°C
Max. Temperatur mit Sattdampf und Glimmer:300°C
Max. Temperatur ohne Dampf und Glasangriff:430°C
Mindesttemperaturbereich ist grenzenlos.
Biegefestigkeit:≥ 160N/mm²
Oberflächen spannung::≥ 100-140 N/mm²
Parallelität:Bis Ø 100 mm
über Ø 100 bis Ø 150 mm
über Ø 200 mm
≤ 0,20 mm
≤ 0,25 mm
≤ 0,30 mm
Ebenheitsabweichung:bis Ø 100 mm
über Ø 100 bisØ 150 mm
über Ø 150 bis Ø 200 mm
über Ø 200 mm		≤ 0,05 mm
≤ 0,08 mm
≤ 0,12 mm
≤ 0,15 mm

⃰  Übersteigt die Temperatur 280°C, dann ist eine dauerhafte Rückgang der Vorspannung zu erwarten, wenn keine geeigneten Maßnahmen ergriffen werden. Die tatsächliche zulässige Last auf einer Schauglas ist immer abhängig von den spezifischen Betriebsbedingungen (die Kombination von Druck, Temperatur, Art des Mediums und die Art der Einrichtung).
